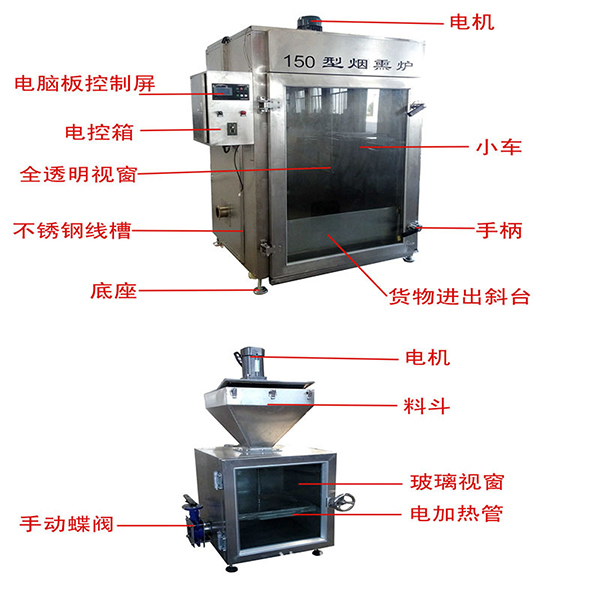

煙熏爐設備構造

1、爐體：爐體內部所有構件及外壁均采用不銹鋼制造，耐腐蝕。將制品掛在掛車上，送入爐體內，關好爐門，即可按設定工藝參數進行蒸煮等加工。

2、烘烤部分：本 機器采用電加熱方式，對爐內產品直接加熱。通過調節爐體控制箱的按鈕，直接進行加熱。

3、循環風系統：爐體頂部裝有電動風機，大功率和大風量確保爐內升溫，使各處溫度均勻一致，保證制品的質量穩定可靠。

4、發煙系統：發煙裝置分為三層。上層的電機傳動系統帶動立軸轉動。立軸在上層裝一個攪拌器。存放在上層的木屑，在攪拌器作用下送到中層的托盤上。燃燒盤通電后，打開發煙開關按鈕，，鋸沫受熱緩慢燃燒而發煙，被風機通過進煙管道將煙氣送到爐體內熏制熟品。煙量和風量均可用蝶閥調節。經過十年的應用，性能可靠故障小，食品顏色均勻一致，呈深黃色、淡黃色、---顏色易調。

5、 電氣控制系統：全自動蒸熏箱電控部分采用先進的人機界面與可編程控制器，全自動地控制并監視各個過程。運行可靠且操作方便，防水性能好。

熏烤爐設備使用方法說明

煙熏爐可蒸煮煙熏各種香腸、火腿腸、干腸、臘腸、烤肉及各種魚等。操作簡單、方便可靠。

1、本機采用人機界面及PLC全自動控制，自動化程度高。

2、本機具有電加熱或蒸汽加熱(蒸煮)、熱風(干燥或烘烤)、煙熏、排氣等功能。可以根據用戶要求自由組合，實現多種加工工藝，能夠存貯99個固定程序，供用戶隨時調用。

3、采用蒸汽加熱升溫的煙熏爐，一般適用于有鍋爐或者配置蒸汽發生器的用戶。

4、本機采用雙層不銹鋼結構，超厚夾層中填充保溫材料，降低能耗。

5、各工藝參數(時間、溫度等)由人機界面顯示、控制，可確保準確無誤。

6、工作完成或中途機器出現故障，具有自動報警功能。

7、設有兩個或四個溫度檢測探頭。
